Voici la liste du matériel que j’ai utilisé pour réaliser la partie électronique et électromécanique de mon Traqueur Solaire. (Clique sur les liens pour avoir plus de détails)
La meilleure technique pour retrouver un composant lorsque le lien est cassé.
Les liens insérés dans cette page peuvent parfois être cassés car certains sites changent régulièrement leurs références.

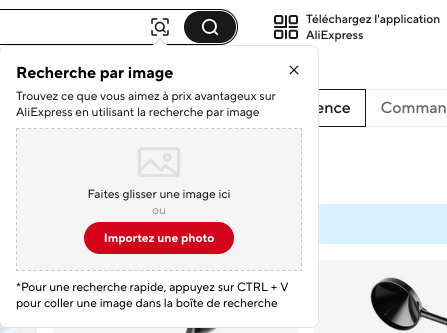

Fais une copie de l’image a côté du lien et insère la dans la partie haute du site AliExpress ou de l’Appli Amazon. Les résultats afficheront tous les composants similaires. Ensuite libre a toi de chercher la référence sur un autre site. C’est très pratique.
Capteur de lumière pour la position Azimut et Élévation du Soleil.
Si tu possèdes déjà une version qui sort une tension de 0 à 5V sur le fil du signal, il faudra faire un pont diviseur pour réduire de 0 à 3.3V max.
Anémomètre en version 3,3V (ce lien pointe vers une page de recherche pré-remplie, il faut choisir un anémomètre qui a une sortie proche des 3.3V)
Anémomètre en version 5 à 12Vcc
Si tu possèdes déjà ton anémo (comme le plus grand sur la photo ci-contre) –>> Attention ! il faudra placer un pont diviseur de tension à la sortie du signal de l’anémomètre pour ne pas griller l’ESP32. Privilégie le modèle plus petit ci-dessus si tu dois en acheter un.
Si avec le temps les liens ne fonctionnent plus, il faut chercher un anémomètre avec une sortie simple de 0 à 3.3V (2 fils = GND et signal). Généralement, ce genre d’anémomètre va jusqu’à 4V max pour une vitesse de 200Kh/h… A 100Km/h il sortira 2V max. c’est ce que j’ai et je n’ai pas mis de pont diviseur.
NB: Même si le code ignore le signal si tu as configuré « 0 » pas d’anémomètre connecté, il est utile de relier le GPIO39 à la masse pour sécuriser l’entrée du GPIO39.
Liste des modules de puissance actuellement reconnus par le logiciel. Tu peux me contacter si tu souhaites faire intégrer ton module dans le logiciel.
Module de puissance double pont en H L298N 5 – 16Vcc – 2x2A
Ce module pilote 2 moteurs
Module de puissance pont en H IBT-2 -BTS7960 – 6-27Vcc, 30A
Ce module pilote un seul moteur.
Module de puissance double pont en H DC MOSFET IRF3205 12V 24V 10A
Ce module pilote 2 moteurs

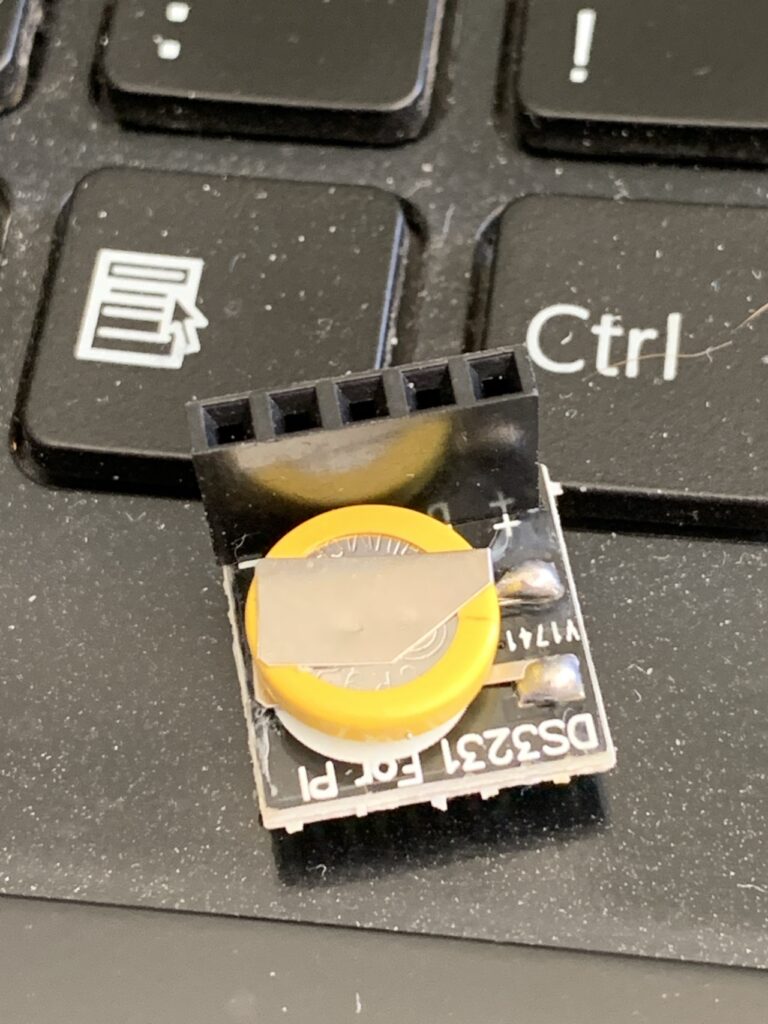

Mini DS3231 – Mêmes fonctions (brochage différent) que le DS3231 ci-dessus. Initialement prévu pour RaspBerry. C’est une pile lithium qui peut durer jusqu’à 10 ans avec une moyenne de 50 heures de coupure annuelles.
Généralement, comme pour le modèle Maxi ci-dessus, ce n’est généralement pas l’usage qui vide la pile, mais le temps et la chaleur.
NB : Bien repérer sur le PCB le brochage DS3231Mini et DS3231.
Module météo BME280. (Température, taux d’humidité, pression atmosphérique).
Tu peux installer ton capteur dans un boitier genre détecteur de fumée et le protéger des intempéries sous une partie abritée de ton Traqueur.
Tu peux également te procurer une sonde BME280 toute équipée. Chez certains vendeurs, tu as la possibilité de choisir la longueur du câble. Vérifie que son adressage I2C est soit 0x76, soit 0x77. C’est en général indiqué dans les caractéristiques.
Vérin linéaire 12Vcc 3000Nm 5mm/sec
Les dimensions vont dépendre de ton Traqueur.
Pour simplifier, l’idéal est d’avoir le même modèle de vérin pour les deux axes. Je détaillerai plus tard la partie mécanique du Traqueur car je suis en train d’en refaire un troisième.
Lors de la commande tu peux préciser le type d’embout pour le piston.
Personnellement j’ai opté pour des embouts de type A pour y visser des rotules M8 en bout du piston. Par défaut le vérin à le type B
Rotules M8 à visser sur l’extrémité du piston de vérin (optionnel)
Modèle => Right Thread, SA8 8mm
Plusieurs mètres de câble électrique (5 fils) pour connecter les différents capteurs (24AWG Black, 5 Cores).
La longueur dépendra de la forme de ton Traqueur. Moi j’ai commandé 5 mètres.
Contacteurs de fin de course mécaniques
ou
Capteur de proximité magnétique à visser.
ou
Détecteur de proximité métallique NPN No (normalement ouvert).
Voir la partie câblage pour savoir quel type est adapté au logiciel. L’utilisation de fin de course est optionnelle si tu as installé deux vérins. Ces derniers sont déjà équipés de fin de course.
Tu as le choix pour alimenter ton Traqueur.
Une alimentation 230V – 12 à 15Vcc, 75 à 100W
ou
Une batterie de 12Vcc facile à se procurer localement.
